In der Fertigungsindustrie spielen Horizontaldrehmaschinen eine entscheidende Rolle bei der hochpräzisen Formgebung verschiedener Werkstücke. Einer der kritischsten Aspekte einer horizontalen Drehmaschine ist ihre Wiederholgenauigkeit. In diesem Blog werde ich als Lieferant horizontaler Drehmaschinen näher darauf eingehen, was die Wiederholgenauigkeit einer horizontalen Drehmaschine ist und wie man sie misst.
Was ist die Wiederholgenauigkeit einer Horizontaldrehmaschine?
Unter Wiederholgenauigkeit im Zusammenhang mit einer horizontalen Drehmaschine versteht man die Fähigkeit der Maschine, über mehrere Zyklen hinweg konsistent die gleichen Bearbeitungsergebnisse zu erzielen. Wenn eine Drehmaschine über eine hohe Wiederholgenauigkeit verfügt, bedeutet das, dass die Endabmessungen, die Oberflächenbeschaffenheit und andere kritische Eigenschaften der bearbeiteten Teile nahezu identisch sind, wenn Sie dasselbe Bearbeitungsprogramm mehrmals am selben Werkstück ausführen.
Stellen Sie sich ein Szenario vor, in dem Sie eine Charge kleiner Metallkomponenten für einen Automotor herstellen. Jede Komponente muss präzise Abmessungen haben, um die richtige Passform und Funktion zu gewährleisten. Wenn die horizontale Drehmaschine eine schlechte Wiederholgenauigkeit aufweist, können die Abmessungen der Komponenten von einem Teil zum anderen variieren, was zu Qualitätsproblemen und möglichen Fehlern im Endprodukt führen kann. Andererseits produziert eine Drehmaschine mit hervorragender Wiederholgenauigkeit Bauteile, die die erforderlichen Spezifikationen durchgängig erfüllen, wodurch Abfall reduziert und die Gesamtproduktionseffizienz verbessert wird.
Mehrere Faktoren können die Wiederholgenauigkeit einer horizontalen Drehmaschine beeinflussen. Einer der Hauptfaktoren ist die mechanische Struktur der Drehmaschine. Eine gut gebaute Drehmaschine mit hochwertigen Komponenten wie einem starren Bett, präzisen Leitspindeln und zuverlässigen Spindellagern bietet mit größerer Wahrscheinlichkeit eine bessere Wiederholgenauigkeit. Zum Beispiel einHochleistungs-Metalldrehmaschineist mit einer robusten Struktur ausgestattet, um den bei der Bearbeitung entstehenden Kräften standzuhalten, was dazu beiträgt, über einen langen Zeitraum hinweg eine gleichbleibende Leistung aufrechtzuerhalten.
Ein weiterer wichtiger Faktor ist das Steuerungssystem der Drehmaschine. Moderne CNC-Drehmaschinen (Computer Numerical Control) wie dieCk6140 CNC-DrehmaschineVerwenden Sie fortschrittliche Steueralgorithmen, um die Bewegung des Schneidwerkzeugs und die Drehung der Spindel präzise zu steuern. Diese Steuerungssysteme können kleine Fehler und Abweichungen ausgleichen und so die Wiederholbarkeit des Bearbeitungsprozesses verbessern.
Auch die Qualität der Schneidwerkzeuge spielt eine wesentliche Rolle für die Wiederholgenauigkeit. Stumpfe oder abgenutzte Schneidwerkzeuge können zu Schwankungen der Schnittkraft und der Oberflächenbeschaffenheit des Werkstücks führen. Um gleichbleibende Bearbeitungsergebnisse zu gewährleisten, sind regelmäßige Wartung und Austausch der Werkzeuge unerlässlich.
Wie misst man die Wiederholgenauigkeit einer Horizontaldrehmaschine?
Es gibt verschiedene Methoden, um die Wiederholgenauigkeit einer horizontalen Drehmaschine zu messen. Hier sind einige der häufigsten:
Dimensionsmessung
Dies ist eine der einfachsten Methoden. Sie können ein einfaches Werkstück, beispielsweise einen zylindrischen Stab, auswählen und dasselbe Bearbeitungsprogramm mehrmals darauf ausführen. Verwenden Sie nach jedem Bearbeitungszyklus Präzisionsmessgeräte wie Mikrometer, Messschieber oder Koordinatenmessgeräte (KMG), um die kritischen Abmessungen des Werkstücks wie Durchmesser, Länge und Rundheit zu messen.
Wenn Sie beispielsweise ein zylindrisches Werkstück auf einen bestimmten Durchmesser drehen, messen Sie den Durchmesser nach jedem Bearbeitungszyklus an mehreren Punkten entlang der Länge des Zylinders. Berechnen Sie den Durchschnittswert und die Standardabweichung der gemessenen Durchmesser. Eine kleine Standardabweichung weist auf eine hohe Wiederholbarkeit hin.
Messung der Oberflächenbeschaffenheit
Die Oberflächenbeschaffenheit des bearbeiteten Werkstücks kann auch zur Beurteilung der Wiederholgenauigkeit der Drehmaschine herangezogen werden. Mit einem Oberflächenrauheitsmessgerät können Sie nach jedem Bearbeitungszyklus die Oberflächenrauheit (Ra-Wert) des Werkstücks messen. Berechnen Sie ähnlich wie bei der Dimensionsmessung den durchschnittlichen Ra-Wert und die Standardabweichung. Ein konsistenter Ra-Wert über mehrere Zyklen weist auf eine gute Wiederholbarkeit hin.
Messung der Positionierungsgenauigkeit
Die Fähigkeit der Drehmaschine, das Schneidwerkzeug genau zu positionieren, ist entscheidend für die Wiederholgenauigkeit. Mit einem Laserinterferometer können Sie die Positionierungsgenauigkeit der X-, Y- und Z-Achsen der Drehmaschine messen. Das Laserinterferometer kann kleine Verschiebungen erkennen und hochpräzise Messungen liefern.
Führen Sie eine Reihe von Positionierungstests durch, indem Sie der Drehmaschine befehlen, das Schneidwerkzeug entlang jeder Achse an bestimmte Positionen zu bewegen. Messen Sie die tatsächlichen Positionen des Werkzeugs mit dem Laserinterferometer und vergleichen Sie sie mit den Sollpositionen. Berechnen Sie den Positionierungsfehler und seine Standardabweichung. Eine kleine Standardabweichung des Positionierungsfehlers weist auf eine gute Wiederholbarkeit des Positionierungssystems der Drehmaschine hin.
Spindelgeschwindigkeits- und Drehmomentmessung
Die Spindel der Drehmaschine ist für die Drehung des Werkstücks verantwortlich. Eine konstante Spindeldrehzahl und ein konstantes Drehmoment sind für eine wiederholbare Bearbeitung unerlässlich. Mit einem Drehzahlmesser können Sie die Spindeldrehzahl und mit einem Drehmomentsensor das Spindeldrehmoment während des Bearbeitungsprozesses messen.
Führen Sie dasselbe Bearbeitungsprogramm mehrmals aus und zeichnen Sie die Spindeldrehzahl- und Drehmomentwerte an verschiedenen Punkten im Zyklus auf. Berechnen Sie die Durchschnittswerte und die Standardabweichungen. Eine stabile Spindelgeschwindigkeit und ein stabiles Drehmoment über mehrere Zyklen weisen auf eine gute Wiederholgenauigkeit des Spindelsystems hin.
Bedeutung der Messung der Wiederholbarkeit
Die Messung der Wiederholgenauigkeit einer horizontalen Drehmaschine ist nicht nur für die Qualitätskontrolle, sondern auch für die Prozessoptimierung wichtig. Durch die Identifizierung der Faktoren, die die Wiederholgenauigkeit beeinflussen, können Sie geeignete Maßnahmen ergreifen, um die Leistung der Drehmaschine zu verbessern.
Wenn Sie beispielsweise feststellen, dass die Maßwiederholgenauigkeit aufgrund abgenutzter Schneidwerkzeuge schlecht ist, können Sie einen häufigeren Werkzeugwechselplan einführen. Wenn die Positionierungsgenauigkeit inkonsistent ist, müssen Sie möglicherweise das Steuerungssystem neu kalibrieren oder die Achsantriebskomponenten auf mechanischen Verschleiß prüfen.
Darüber hinaus kann Ihnen eine genaue Messung der Wiederholbarkeit dabei helfen, Ihren Kunden die Qualität Ihrer Produkte zu demonstrieren. Wenn Sie Daten bereitstellen können, aus denen hervorgeht, dass Ihre Drehmaschinen eine hohe Wiederholgenauigkeit aufweisen, erhöht dies das Vertrauen Ihrer Kunden in Ihre Produkte und kann zu mehr Geschäftsmöglichkeiten führen.
Abschluss

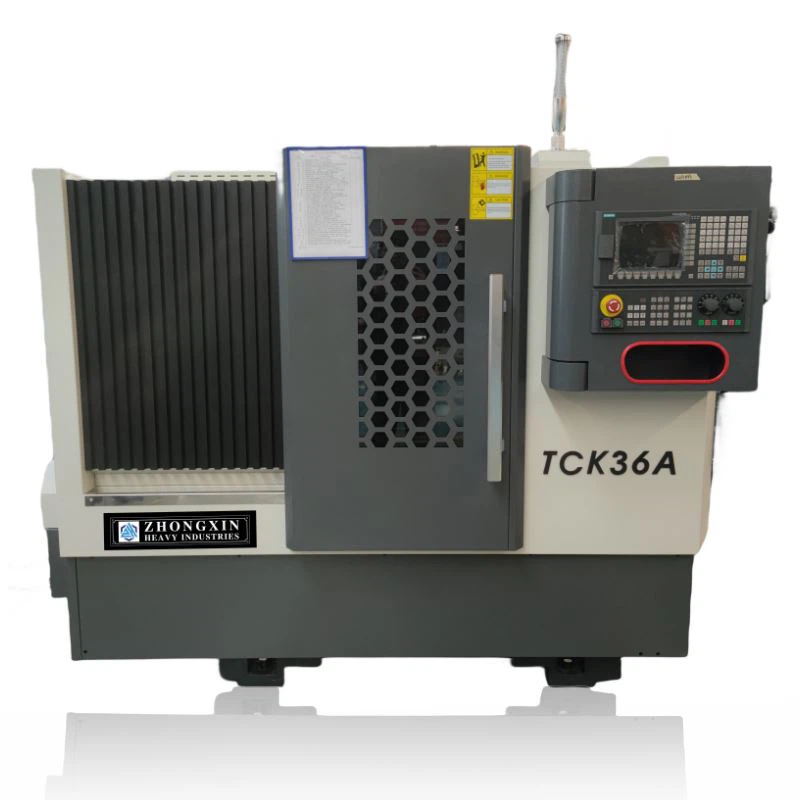

Die Wiederholgenauigkeit einer Horizontaldrehmaschine ist ein entscheidender Faktor für die Qualität und Effizienz des Bearbeitungsprozesses. Als Lieferant horizontaler Drehmaschinen wissen wir, wie wichtig es ist, Drehmaschinen mit hoher Wiederholgenauigkeit bereitzustellen. UnserPräzisions-CNC-Drehmaschinewurde mit der neuesten Technologie und hochwertigen Komponenten entwickelt und hergestellt, um eine hervorragende Wiederholgenauigkeit zu gewährleisten.
Wenn Sie auf der Suche nach einer horizontalen Drehmaschine sind und sich Gedanken über die Wiederholgenauigkeit machen, laden wir Sie ein, uns für weitere Informationen zu kontaktieren. Unser Expertenteam stellt Ihnen detaillierte technische Spezifikationen, Messdaten und Ratschläge zur Auswahl der richtigen Drehmaschine für Ihre spezifischen Anforderungen zur Verfügung. Lassen Sie uns über Ihre Beschaffungsanforderungen sprechen und sehen, wie unsere Horizontaldrehmaschinen Ihre Produktionsziele erreichen können.
Referenzen
- „Bearbeitungstechnologie: Metallschneiden und Werkzeugmaschinen“ von Mikell P. Groover
- „CNC-Programmierhandbuch“ von Peter Smid
- „Precision Machine Design“ von Anthony S. Seireg und John D. Byers
